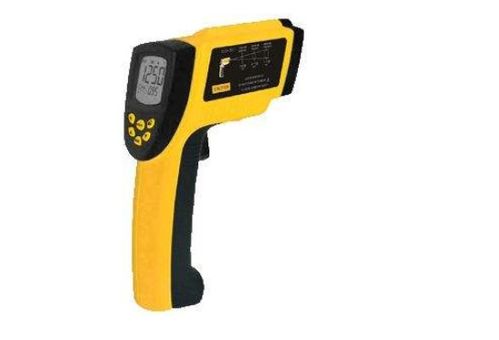

非接触式红外线测温仪（简称红外测温仪）是一种通过检测物体表面发射的红外辐射能量来测量其温度的设备，因其快速、安全、不干扰被测物体等优点，在医疗、工业、安防和日常生活中得到广泛应用。设计一个高效、精确的红外测温仪，需要综合考虑光学、电子、信号处理和软件算法等多个方面。

1. 核心原理：红外辐射与温度的关系

所有温度高于绝对零度（-273.15°C）的物体都会向外辐射电磁波，其辐射能量与物体表面温度的四次方成正比（斯蒂芬-玻尔兹曼定律）。红外测温仪的核心就是通过传感器捕捉物体发射的特定波长（通常为8-14微米的中远红外波段，这是人体和大多数物体在常温下辐射的主要波段）的红外能量，并将其转换为电信号，再通过算法计算出对应的温度值。

2. 关键硬件组件设计

a. 光学系统

• 红外透镜/窗口：通常由锗（Ge）、硒化锌（ZnSe）等对红外光高透过的材料制成。其作用是将目标物体发射的红外辐射聚焦到传感器上。透镜的视场角（FOV）决定了测量光斑的大小和测量距离。设计时需权衡：大视场角便于快速瞄准，但易受背景干扰；小视场角精度高，但瞄准要求严格。

• 滤光片：位于透镜和传感器之间，用于滤除可见光和其他非目标波段的红外光，只允许特定波段（如8-14微米）通过，以提高信噪比和测量准确性。

b. 红外传感器

• 这是核心探测部件，常见类型有热电堆、热电偶和微测辐射热计。其中，热电堆传感器因其成本适中、性能稳定，在民用测温仪中应用最广。它将接收到的红外辐射能量直接转换为微弱的电压信号。传感器性能指标包括响应时间、探测率（D*）和噪声等效温差（NETD），直接影响测量的速度与精度。

c. 信号调理电路

• 传感器输出的电压信号非常微弱（通常为微伏级），且易受干扰。设计需要：

1. 低噪声放大器：对微弱信号进行初步放大。

1. 模数转换器（ADC）：将模拟电压信号转换为数字信号，供微处理器处理。高分辨率的ADC（如16-24位）有助于提升温度分辨率。

1. 温度补偿电路：传感器自身特性会随环境温度漂移，需集成一个高精度的环境温度传感器（如热敏电阻或数字温度传感器）进行实时补偿。

d. 微处理器（MCU）

• 负责控制整个系统、运行温度计算算法、处理用户输入和驱动显示。需要具备足够的运算能力、低功耗和丰富的外设接口（如ADC、I²C、SPI、LCD驱动）。

e. 电源管理

• 通常采用电池供电。设计高效的DC-DC转换和低功耗模式（如待机唤醒）以延长续航。

f. 人机交互

• 显示单元：LCD或OLED屏幕，用于显示温度值、模式、电池电量等信息。

• 按键/触发开关：用于开关机、模式切换、测量触发。

• 声光提示：蜂鸣器和LED，用于指示测量完成、高温报警等。

3. 软件算法与校准

硬件获取的是与辐射能量相关的电压值，要将其转换为准确的温度值，需要复杂的算法：

• 温度计算模型：基于普朗克辐射定律或简化公式，将传感器电压值、环境温度补偿值、物体发射率等因素综合计算，得出目标温度。

• 发射率设置：不同材料表面发射红外辐射的能力不同（发射率，范围为0-1，如皮肤约0.98，光洁金属可能低至0.1）。高端测温仪允许用户根据被测物材质调整发射率设置。

• 校准：这是保证精度的关键步骤。必须在受控的恒温环境下，使用黑体炉作为标准温度源，对测温仪在不同温度点进行多点校准，建立电压与温度之间的精确对应关系，并固化到设备的存储器中。

4. 结构设计与实用考量

• 外壳设计：需考虑人体工学、握持手感，并确保光学通道不受污染。医疗用途的额温枪/耳温枪还需符合相关医疗器械的安全与卫生标准。

• 测量距离与光斑比（D:S）：这是重要指标。例如D:S为12:1，意味着在1米距离处，测量光斑直径约为8.3厘米。设计时需要明确主要应用场景（如近距离人体测温或远距离工业设备测温）来优化光学系统。

• 抗干扰设计：软件上可采用数字滤波（如滑动平均）来平滑数据，硬件上需做好电磁屏蔽，以抑制环境光、射频等干扰。

5. 设计流程

1. 需求定义：明确测量范围（如32°C~42°C用于人体，或更宽用于工业）、精度要求（如医用±0.2°C）、响应时间、使用距离、功耗预算和成本目标。
2. 方案选型与仿真：根据需求选择传感器、光学组件和MCU，并使用光学软件进行初步光路仿真。
3. 硬件设计与PCB制作：设计原理图和PCB，特别注意模拟信号部分的布局布线，以降低噪声。
4. 固件开发：编写驱动程序、温度计算算法、用户界面逻辑和校准程序。
5. 原型测试与校准：制作原型机，在黑体炉上进行系统性测试和校准，根据结果调整硬件参数或算法系数。
6. 优化与认证：进行环境适应性测试（高低温、湿度）、电磁兼容性测试，并根据目标市场申请必要的认证（如CE、FDA、CFDA）。

设计一个高性能的非接触式红外测温仪是一个系统工程，需要在理论、硬件和软件之间取得精妙的平衡。随着MEMS传感器技术和嵌入式人工智能的发展，未来的红外测温仪将朝着更小体积、更高智能（如自动识别材质、多目标测温）和更佳用户体验的方向不断演进。
